Как подключить варочную панель Asko

Техника нужна тем, кто ценит домашнее приготовление пищи, эстетику кухни и долговечность электроники. Если семья часто готовит горячие блюда, использует кастрюли, сковороды, жарит, тушит или варит, то без неё обойтись невозможно. Обладать отличным электроприбором — это только полдела. Необходимо правильное подключение, чтобы пользоваться им безопасно и с комфортом. При монтаже необходимо учитывать нюансы, без которых эксплуатация этого важного элемента кухни невозможна.

Особенности поверхностей для варки

Бренд предлагает электрические с конфорками Hi-Light, индукционные, газовые и комбинированные модели, что позволяет подобрать оптимальный вариант под любой интерьер кухни и стиль готовки. Фирма делает упор на технологии, повышающие удобство, долговечность и безопасность. В них обязательны:

• точная регулировка мощности, что помогает готовить сложные блюда, требующие контроля температуры;
• безопасность (газ-контроль, автопауза, блокировка от случайного перепрограммирования и защитное отключение), минимизирующая риски перегрева и возгорания;
• возможность применения технологий увеличения мощности, распознавания подходящей посуды и объединения зон приготовления;
• поверхности высокой износостойкости (сталь, стеклокерамика). В подключении к электроэнергии нуждаются все типы встраиваемых моделей: работающие на электричестве и газовые с электроподжигом.

Как подключить варочную панель к электросети

От монтажа зависит не только корректная работа, но и безопасность помещения. Нагрузка на сеть от газовой поверхности с электрическим поджигом — небольшая. Достаточно, чтобы была заземлена розетка.

В отличие от газовых, индукционные и Hi-Ligh устройства относятся к мощным приборам, требующим отдельной линии электропитания и правильного подбора автоматического выключателя.

Подключение выполняется поэтапно.

• Проверяется, соответствует ли напряжение в сети параметрам, указанным на шильдике (обычно это 220-240 В для однофазно сети или 380 В для трёхфазной).
• Выбирается качественный провод сечением, соответствующим мощности прибора (для бытовых моделей чаще всего используется 3×4 кв. мм или 5×2,5 кв. мм).
• Панель подключают к выделенной линии, которая идёт напрямую от электрощита, и защищают автоматом на 25-32 А и УЗО для предотвращения короткого замыкания и утечек тока.
• К клеммной коробке подсоединяют провода согласно схеме
• Включают автомат, убеждаются, что на дисплее появляется индикация, и пробуют кратковременно активировать одну из зон нагрева. Если модель не начинает функционировать или срабатывает защита — подключение выполнено неправильно, и стоит обратиться к специалисту.

Тип электросетей определит специалист. Наиболее распространённым является однофазный — он в большинстве многоквартирных домов и рассчитан на нагрузку до 5-7 кВт. Трёхфазный может выдержать мощность более 10 кВт и несколько энергоёмких бытовых приборов. Используется в коттеджах и некоторых новых домах.

Многие модели бренда требуют обязательной профессиональной установки с отметкой в гарантийном талоне. Теоретически пользователь может провести электромонтаж сам, но лучше доверить работу сертифицированному электрику. Это обеспечит безопасность, продлит срок службы техники и сохранит гарантию.

Варианты комплектации

Варочные устройства имеют разные варианты комплектации:

• без вилки, но с заводским проводом;
• без кабеля (только клеммная колодка на корпусе);
• штепсельная вилка с проводом (для газовых устройств).

Особенности варианта без вилки

У встраиваемых варочных приборов премиум-класса идёт выведенный из корпуса заводской кабель без вилки. Она не ставится намеренно, чтобы каждый электрик подключал модель под конкретные условия.

Отсутствие вилки — оптимальный вариант

Причина, почему нет установленной вилки, опирается не только на здравый смысл производителей, но и на действующие нормы и правила электробезопасности. В квартирах используются различные схемы питания, а заводская вилка ограничила бы универсальность подключения.

• Панели имеют мощность 6-7 кВт и выше, для такой нагрузки бытовая евровилка не подходит — она просто не выдержит ток, может перегреваться и вызвать пожар.
• Согласно правилам электробезопасности, мощная стационарная техника должна подключаться напрямую через автоматический выключатель или клеммный блок, а не через штепсельное соединение. Это обеспечивает безопасность и долговечность.
• Обычная бытовая розетка и вилка, рассчитанные максимум на 16 А (~3,5 кВт) не допускаются для современных плит и панелей.

Подключение без вилки

Если у модели есть провод, но нет штепселя, то соединение с кабелем от щитка производят через распределительную коробку с клеммами. В инструкции всегда есть схема с расположением перемычек и клемм — её нужно строго соблюдать. Работу лучше доверить электрику с допуском, так как ошибки приводят к перегреву кабеля и сгоранию электроники панели.

Где найти схему. На задней стенке панели (наклейка или тиснённая схема рядом с кабельным вводом) или днище корпуса. Дублируется в инструкции по эксплуатации (раздел «Электрическое подключение»).

На схеме указаны:

• возможные варианты для одной, двух и трёх фазной сети;
• расположение клемм;
• какие перемычки ставить между клеммами;
• требуемое сечение кабеля и номинал автомата.

Выполнение соединения

Подключение выполняется напрямую в клеммную коробку или клеммный блок через автоматический выключатель. Электрик соединяет жилы провода прибора с кабелем от щитка (через клеммники WAGO или винтовые клеммы). Такой вариант считается стандартным и безопасным для мощных устройств.

Убедитесь, что «выделенка» проложена качественно. Перед монтажом отключите её в щитке. Есть отличия в подсоединениях для разного типа электросетей. На корпусе панели всегда есть схема — она показывает, как ставить перемычки и куда установить проводку. Это ключевой ориентир.

Особенности однофазного варианта. В монтаже проще, так как всего 2 провода. Нагрузка ложится на одну фазу, поэтому нужен мощный кабель (обычно 3×6 кв. мм) и автомат минимум 32-40 А. Клеммы перемыкаются между собой (с помощью медных перемычек, которые идут в комплекте). L1—L2—L3 соединены вместе и подключены к фазному проводу (коричневый/чёрный). N1—N2 соединяются и подключаются к нулевому проводу (синий). PE (жёлто-зелёный) идёт на заземление. Особенности трёхфазного. Имеет 4 провода (3 фазы и ноль). При установке новых приборов нужна балансировка (равномерное распределение нагрузки на каждую фазу). Кабель 5×2,5 кв. мм, автомат на 16-20 А на каждую фазу. К клемме подключается:

• L1 — фаза 1,
• L2 — фаза 2,
• L3 — фаза 3.
• ноль (N1—N2) перемыкается и идёт на синий провод.
• земля — на PE.

Как подключить вилку к проводке прибора

Вилка нужна, если планируется вставлять заводской кабель в силовую розетку (например, 32 А для однофазной сети). Она позволяет легко включать и отключать без вмешательства в щиток. Используется в квартирах, где нет возможности провести выделенный стационарный кабель напрямую или для временного подключения на этапе ремонта, переезда или тестирования новой модели. Позволяет безопасно включать прибор без постоянного соединения с клеммной коробкой. К недостаткам можно отнести затраты на приобретение специальной вилки и розетки, а также установки отдельного автомата.

Особенности мощных панелей

Силовая вилка (32 А) предназначена для высоких токов (варочные устройства имеют мощность 7-11 кВт). Изготовлена из термостойкого пластика или бакелита с медными контактами, рассчитанными на длительное действие тока. Разъём должен соответствовать стандарту IEC или местному ГОСТ. Для мощных приборов нужна силовая вилка 32 А (не бытовая) и специальная розетка.

Силовая розетка 32 А. Подходит для однофазного подключения мощных устройств. Контакты медные, корпус термостойкий. Часто монтируется на отдельный автомат в щитке. Сечение кабеля и автоматы подбираются под модели (обычно 5×2,5 кв.мм и автомат 16-20 А на фазу).

Как соединить силовой кабель

Подготовка. Отключить питание на щитке. С провода снять внешнюю изоляцию на длину 3-5 см. Зачистить жилы на 10-12 мм, не повреждая медные провода.

Силовая вилка состоит из корпуса и крышки. Открутите отвёрткой скрепляющие их винты. Аккуратно разъедините две части корпуса. Внутри находятся клеммы для подключения жил.

Однофазная сеть:

• L1—L3 перемычками соединяются и подключаются к фазе (коричневый/чёрный);
• N1—N2 соединяются между собой, ноль (синий);
• PE — земля (жёлто-зелёный).

Трёхфазная сеть:

• L1 к фазе 1, L2 к фазе 2, L3 к фазе 3;
• N1—N2 соединяются с нулём;
• PE с землёй.

Кабель закрепляется винтовым зажимом или хомутом внутри вилки, чтобы при натяжении жилы не соскользнули. Провод не должен болтаться. Закрыть корпус и закрепить винтами. Проверить, изолированность, голые части провода не должны быть снаружи.

Особенности соединения без заводского провода

У производителя есть экземпляры, которые поставляются без шнура и вилки. Это характерно для мощных индукционных панелей премиум-сегмента, где питание может достигать 11 кВт, что требует подключения через клеммную коробку, минуя розетки. Также без кабеля могут быть комбинированные модели (индукция + газ) и широкие панели на 5 и более конфорок. До покупки можно узнать о комплектации и способах монтажа на сайте магазина, информации от продавца и из документации на конкретную модель.

Отсутствие заводского кабеля объясняется несколькими причинами:

• панели мощностью 7-11 кВт требуют подключения через выделенную линию с соответствующим сечением кабеля, что невозможно обеспечить с помощью стандартного шнура;
• отсутствие провода позволяет адаптироваться под конкретные условия установки однофазной или трёхфазной сети;
• соединение кабеля через клеммную коробку, обеспечивает надёжность и безопасность.

Как подключить варочную панель без провода

Модели без заводского провода рекомендуется подключать стационарно через клеммную коробку, расположенную на корпусе прибора. Кабель идёт напрямую от автоматического выключателя (рекомендуется 32 А для однофазной сети или 16-20 А на фазу для трёхфазной). Линия должна иметь устройство защитного отключения (УЗО). Сечение проводки должно выдерживать мощность прибора.

На панели нужно открыть клеммную колодку. Кабель от щитка подводится к клеммам: L1, L2, L3 — фазы; N1, N2 — ноль; PE — земля. При однофазной сети используются специальные перемычки. L1—L3 соединяются между собой, N1—N2 соединяются вместе. Кабель закрепляется винтовым зажимом внутри клеммной коробки. Надёжность контакта обязательно проверяется. Затем клеммная крышка закрывается и включается автомат. Панель готова к работе. Плюсы: максимально безопасное и надёжное подключение. Минусы: отключение только через автомат в щитке.

Как подсоединяют встроенную варочную зону

Перед началом важно убедиться, что используемое оборудование находится в помещении с сухим воздухом и стабильной температурой — повышенная влажность или резкие перепады могут повлиять на электронику. Отверстие в столешнице должно быть профессионально выполнено, чтобы корпус не был деформирован в процессе работы.

Монтаж следует проводить с полным соблюдением правил техники безопасности. Размеры и конфигурация выреза зависят от конструктивных особенностей модели и способа размещение: накладной, вровень или под столешницу. Нюансы можно узнать из схемы, прилагаемой к Руководству пользователя.

Вырез должен быть обработан герметиком, чтобы влага не попадала в мебель. Панель аккуратно вставляется и фиксируется скобами или креплениями, которые идут в комплекте. Врезку может произвести сам пользователь, если владеет навыками работы с инструментами.

Следующим этапом проводят подключение к электросети и, если необходимо, к газу. Выполнение монтажа поручается специалисту. Проверка:

• включается автомат в щитке;
• проверяется запуск;
• тестируется несколько конфорок.

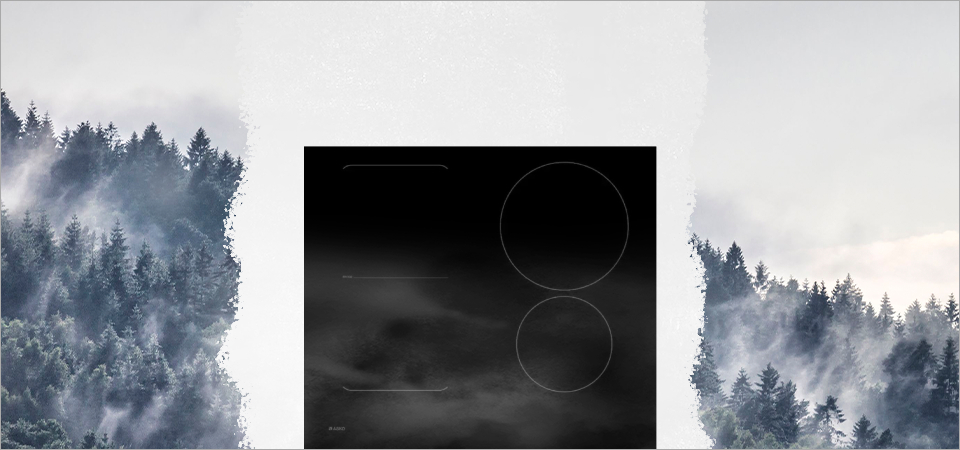

Как подключить поверхность с индукционными зонами нагрева

Встраиваемая стеклокерамика устанавливается в столешницу способом, предлагаемым в документации. Фиксация должна выполняться на высоком уровне во избежание сдвигов во время функционирования.

Электроподключение всегда выполняется к выделенной линии от щитка. Для такого типа техники требуется мощная электросеть (обычно от 6 до 10 кВт). Запрещено подключать через обычную розетку 16 А, нужен кабель подходящего сечения, автомат и УЗО. Если автомат расположен близко (до 10 м), то достаточно проводки сечением 4 кв. мм. При большем расстоянии или увеличенной мощности рекомендуется 6 кв. мм.

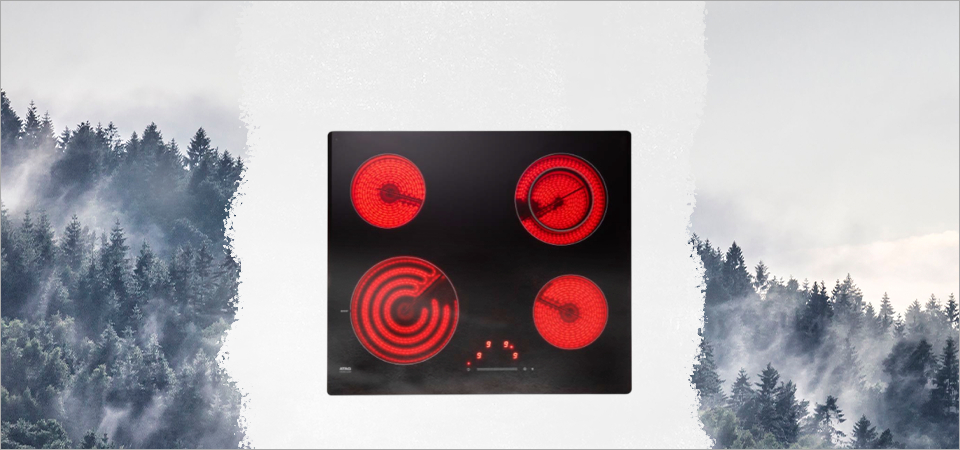

Как подключить электрическую Hi-Ligh панель

Hi-Light и индукционные подключаются идентично, но первые всегда требуют мощной проводки (не менее 6 кв. мм) и автомата из-за большего теплового потребления, а вторые «капризнее» к качеству электросети и защите от скачков напряжения. Соединение «хай-лайт» через силовую розетку возможно, но только с промышленными розетками и вилками, рассчитанными на 32 А и выше. В большинстве случаев мастера рекомендуют прямое подключение кабеля в клеммную коробку.

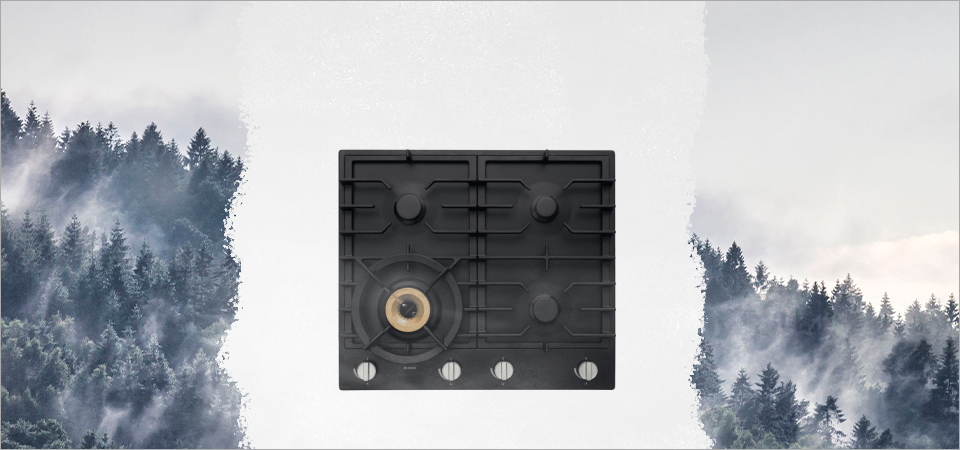

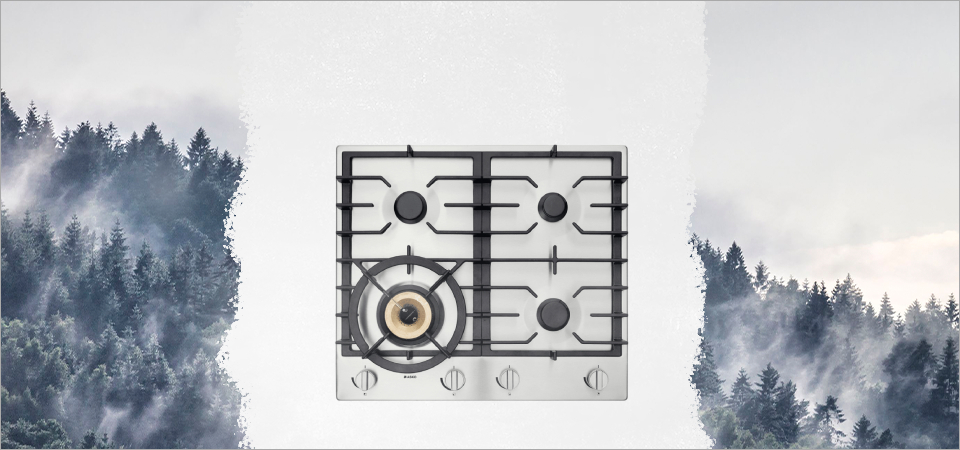

Как подключить газовую плиту

Здесь важно учитывать газовые нормы безопасности. Поверхность столешницы должна быть ровной и термостойкой. Модель монтируют в подготовленный проём, соблюдая зазоры (обычно 50 мм до стены и минимум 650 мм до вытяжки), а также, чтобы ближе метра не было подачи воды.

Применяется гибкий газовый шланг с маркировкой (чаще в металлической оплётке). На трубе должен стоять отдельный запорный кран для отключения. Все соединения проверяются на герметичность специальным прибором или жидким мылом (не зажигалкой).

Нужен электрокабель (обычно 220 В, маломощный), чтобы работал автоподжиг, датчики газа или вентилятор (в моделях с интегрированной вытяжкой). Питание берут от обычной розетки 16 А с заземлением. Такие экземпляры комплектуются обычной евровилкой (Schuko, 16 А), потому что потребляемая мощность очень мала (около 20-50 Вт).

Встраиваемые приборы премиум-класса могут идти с кабелем без вилки, чтобы монтаж выполнил специалист. Это не связано с перегрузкой сети, а скорее с универсальностью монтажа и требованиями безопасности (если запрещено оставлять вилку в розетке за встроенной техникой). После подключения проверяют, чтобы пламя было ровным, синего цвета, без копоти. Правильное присоединение — это залог долгих лет службы техники и её надёжности.
